Çok İstasyonlu Ultrasonik Yıkama Makinaları
Çok istasyonlu ultrasonik yıkama sistemlerinde, endüstriyel parçalar özel tasarlanmış sepetler içerisinde sırasıyla farklı işlem tanklarına aktarılır. Aktarma işlemi; manuel, yarı otomatik veya tam otomatik taşıma sistemleri ile gerçekleştirilebilir. Bu sayede proses süreleri kısaltılır, temizlik kalitesi standartlaştırılır ve operatör kaynaklı hatalar en aza indirilir.
Müşteri isteğine göre tasarlanan modüler yapısı sayesinde, farklı sektör ve uygulamalara tam uyum sağlar.
Eagle Ultrasonik, çok istasyonlu ultrasonik yıkama sistemlerini müşteri talep ve proses gereksinimlerine uygun şekilde, özel tasarım ve projelendirme yaklaşımıyla üretmektedir.
Çok istasyonlu ultrasonik yıkama sistemlerimiz; tank sayısı, ölçüler, taşıma sistemi, otomasyon seviyesi ve proses gereksinimleri müşteri isteğine göre projelendirilerek imal edilmektedir.
Sistemlerimiz, müşteri ihtiyaç ve taleplerine göre projeye özel olarak imal edilmektedir.

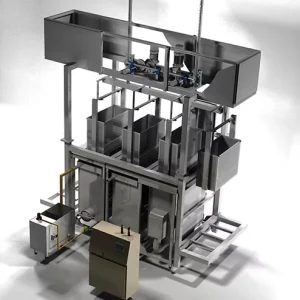

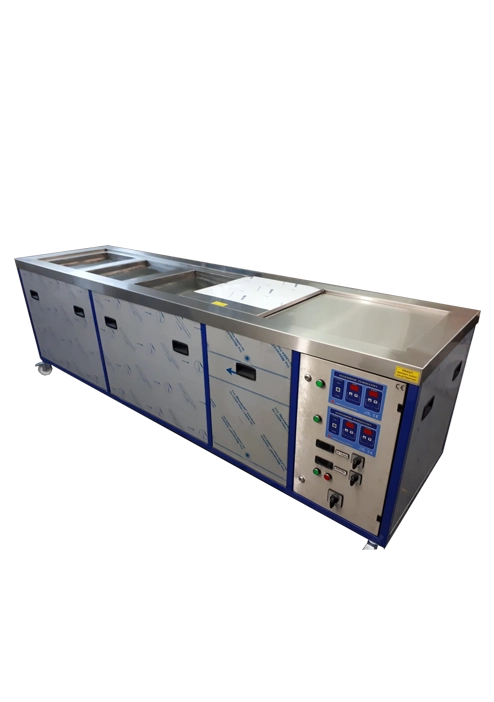

Çok İstasyonlu Ultrasonik Yıkama Sistemi
Proje Tanımı: medikal imalat Otomotiv yan sanayinde talaşlı imalat ve kaplama sektöründe kullanılan metal parçaların yağ, talaş ve üretim kalıntılarından arındırılması amacıyla, müşteri isteğine göre tasarlanmış çok istasyonlu ultrasonik yıkama sistemi.
Sistem Yapısı:
- Proses tankı
- Ultrasonik yıkama
- Kimyasal yıkama
- 2 kademeli durulama
- Pasivasyon banyosu
- Sıcak hava kurutma
- Özel tasarım paslanmaz çelik parça sepetleri
- Manuel / yarı otomatik / tam otomatik taşıma opsiyonu
Teknik Özellikler:
- Ultrasonik frekans: 28 – 40 kHz (uygulamaya özel)
- Tank malzemesi: AISI 304 / 316 paslanmaz çelik
- Isıtma sistemi: Dijital kontrollü rezistans
- Kontrol sistemi: Dijital kontrol veya PLC + dokunmatik HMI
- Güvenlik: CE standartlarına uygun koruma ve acil stop sistemi
Kazanımlar:
- Parça temizlik kalitesinde %100 tekrarlanabilirlik
- Proses süresinde ciddi azalma
- Operatör bağımlılığının minimize edilmesi
- Düşük işletme maliyeti ve uzun sistem ömrü
Proje Özelliği: Sistem, müşteri üretim kapasitesi ve parça geometrisine göre tamamen projeye özel olarak tasarlanmış ve imal edilir.
Firmaların üretim kapasitesi, parça çeşitliliği, temizlik hassasiyeti ve otomasyon beklentileri doğrultusunda ultrasonik temizleme makineleri farklı ölçü, güç ve konfigürasyonlarda tasarlanabilmektedir. Tek tanklı kompakt sistemlerden, çok istasyonlu ve tam otomatik hatlara kadar geniş bir ürün yelpazesi mevcuttur. Isıtma, filtrasyon, durulama, kurutma ve taşıma sistemleri gibi ek modüller sayesinde makineler ihtiyaca özel hale getirilebilir.
| Ürün Modeli | Kontrol Paneli | Tank Ölçüleri (boy*en*yük) mm |
Sepet Ölçüleri mm |
Dış Boyutlar (boy*en*yük) mm |
Tank Hacmi Litre |
Çalışma Frekansı kHz |
Ultrasonik Güç Watt |
Isıtıcı Güç Watt |
|---|---|---|---|---|---|---|---|---|
| EU – 4 | DİGİTAL | 235x140x150 | 200x100x70 | 260x160x350 | 4 litre | 28-33-40 Khz | 300 / 150 | 350 Watt |
| EU – 12 | DİGİTAL | 275x215x200 | 260x200x80 | 320x260x450 | 12 litre | 28-33-40 Khz | 1000 / 500 | 600 Watt |
| EU – 18 | DİGİTAL | 310x280x200 | 290x270x100 | 360x330x450 | 18 litre | 28-33-40 Khz | 1000 / 500 | 600 Watt |
| EU – 28 | DİGİTAL | 490x280x200 | 470x270x100 | 530x330x450 | 28 litre | 28-33-40 Khz | 1200 / 600 | 1200 Watt |
| EU – 50 | DİGİTAL | 500x400x250 | 470x370x100 | 680x640x800 | 50 litre | 28-33-40 Khz | 2000 / 1000 | 1200 Watt |
| EU – 60 | DİGİTAL | 500x400x300 | 470x370x100 | 680x640x800 | 60 litre | 28-33-40 Khz | 2000 / 1000 | 2000 Watt |
| EU – 70 | DİGİTAL | 500x400x350 | 470x370x100 | 680x640x800 | 70 litre | 28-33-40 Khz | 2000 / 1000 | 2000 Watt |
| EU – 72 | DİGİTAL | 600x400x300 | 570x370x100 | 780x640x800 | 72 litre | 28-33-40 Khz | 2000 / 1000 | 2000 Watt |
- Otomotiv ve yan sanayi
- Savunma sanayi ve havacılık
- CNC işleme ve talaşlı imalat
- Kalıp ve metal parça üretimi
- Medikal ve hassas parça temizliği
- Elektronik ve mekanik bileşenler
Opsiyonel Donanım ve Özel Üretim Seçenekleri
- PLC + HMI dokunmatik ekran kontrolü
- Otomatik kapak sistemleri (hidrolik / pnömatik)
- AISI 304 veya 316 paslanmaz çelik gövde seçeneği
- Debimetre, seviye ve sıcaklık sensörleri
| Tip | Kullanım Amacı |
|---|---|
| Alkali temizleyiciler | Yağ ve gres kalıntılarının giderilmesi |
| Asidik çözücüler | Pas ve oksid tabakalarının temizlenmesi |
| Nötr temizlik sıvıları | Hassas parçaların güvenli temizliği |
| Korozyon önleyiciler | Durulama sonrası yüzey koruması |
| Deiyonize su | Optik ve medikal parçalarda hassas durulama |
Kimyasal seçimi, temizlenecek malzeme türüne (alüminyum, çelik, pirinç, plastik vb.) göre yapılmalıdır.
